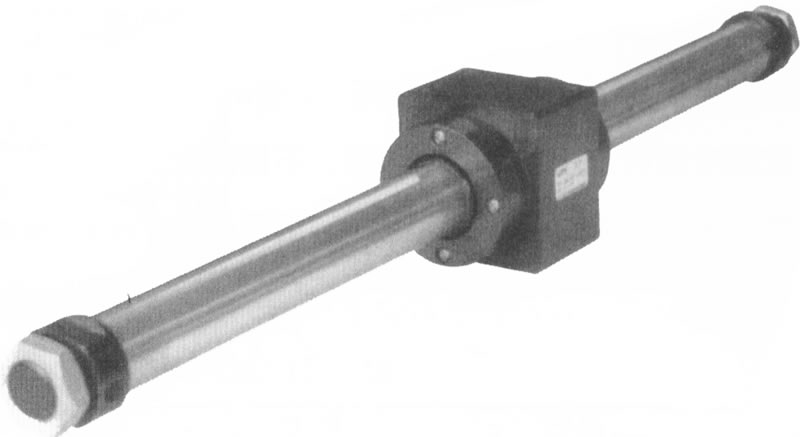

QGZ系列磁性无杆气缸

结构特点

1．该系列气缸没有活塞杆，活塞通过磁力带动缸体外部的移动体作同步移动，与普通气缸相比可节省44%的轴向空间。
2．由于活塞两端面积相同，容易实现任意位置的定位。
3．该系列气缸内部与外部之间无动密封件，可避免吸入外部脏物。
4．该系列气缸的移动支架在缸个上移动，缸筒起支承作用，可承受一定的横向负载和扭矩。

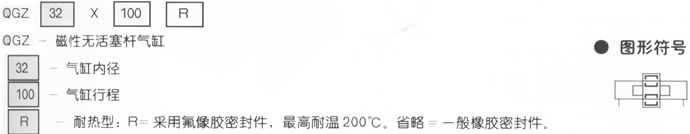

结型号选择

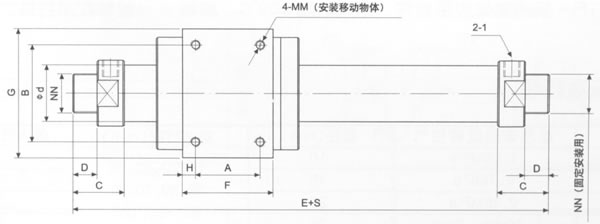

外形尺寸


●使用与维护
　　1．气缸适宜用子水平位置安装，但在常通气的情况下也可垂直安装，否则移动体、活塞和负载的自重会使活塞自动降到最低位置，垂直安装负荷率一般在6 0％范围内。安装时负载运动的轨道应于气缸体平行并力口辅助导向装置，防止移动体回转。
　　2．气缸安装完毕，应在无负载条件下运行若千次，检查气缸有无异常现象。缸体外表应经常加润滑油(透平油)，并定期检查有关零件是否有松动、磨损等不正常现象。
　　3．气缸活塞上的丫X型密封圈，使用一定时期后需要更换，更换时须记住活塞的方向，不得装反，否则气缸的输出力及位置均不能达到原要求。
　　4．在拆卸活塞时，先把气缸的一端夹在虎钳上，并在此端上加压力(0．5MPs)使移动体靠向另一端，然后用手将移动体用力推向虎钳端，使其与活塞脱开，再降低压力至0．1 M P a。先关闭气源，然后拆下堵头，在缸口垫上软布用手堵住缸口，以防活塞推出时掉在地上损坏，此时打开气源，活塞巳口可推出。
　　5．重新装配时，注意清洁干净和活塞原有的装配方向，注意保护缸体，不可碰扁、夹变、扭弯。
　　6．由子该气缸的移动体(包括支架)是靠磁保持和活塞同步移动，为保证二者不脱开，气缸的轴向负载应小于磁保持力 。
