薄型气缸QGC系列（Φ12~Φ100）

基本型 外形尺寸图

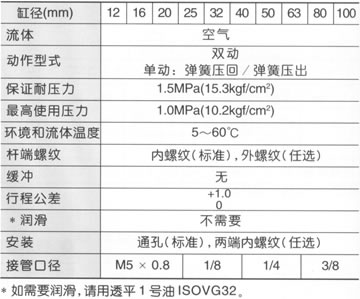

●标准规格

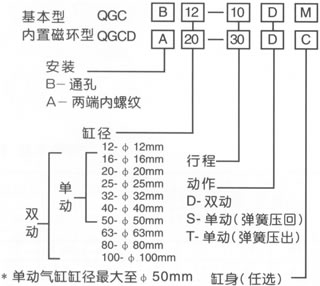

●型号选择

无记号—杆端内螺纹
C —橡胶缓冲
M —杆端外螺纹
*单动气缸不可以加橡胶缓冲
●订货举例
(1)所需缸径：16，行程：20，双动通孔，杆端内螺纹，正确型号：QGCBl6-20D
(2)所需缸径：32，行程：100，双动内置磁环型，两端内螺纹，杆端夕L螺纹，橡胶缓冲。
正确型号：QGCDA32-100DCM

注1)磁性开关规格及特性可参阅磁性开关之系列。
