技术资料

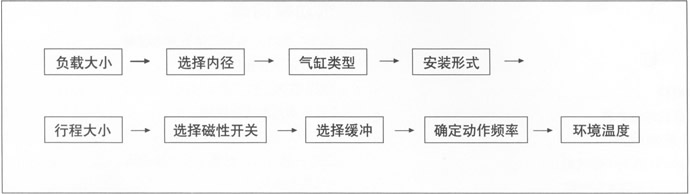

气缸参数选择步骤

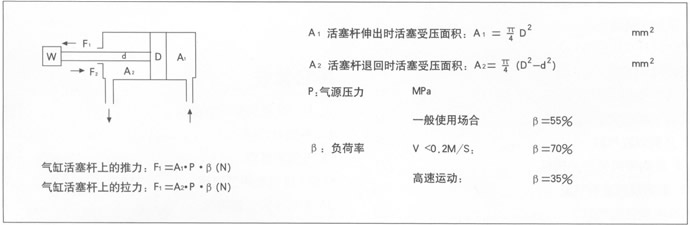

气缸内径选择计算表

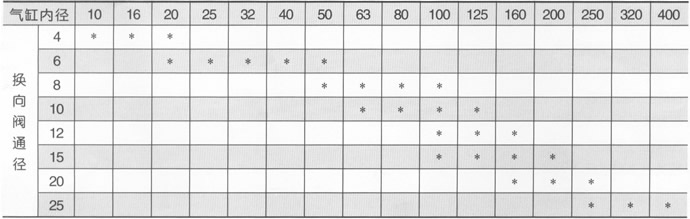

气缸与换向阀的选配
        气动是以压缩空气为工作介质进行能量与运动传递的技术，即空压机将空气压缩并储存能量，通过换向阀驱动执行元件(如气缸)。因气体的流速很快，所以气缸能获得高速直线运动，一般情况下，气缸活塞最大速度可达下m／s，实际使用要选择最佳速度(50—500mm／s)，而不是最大速度，最佳速度是最经济的，相反最大速度工况会使磨损力口剧，将减少气缸和连接件的寿命，也增加了能量消耗。推荐换向阀与气缸的选配如下表示。(也可根据气缸理论速度计算流量，选定阀的通径)。
